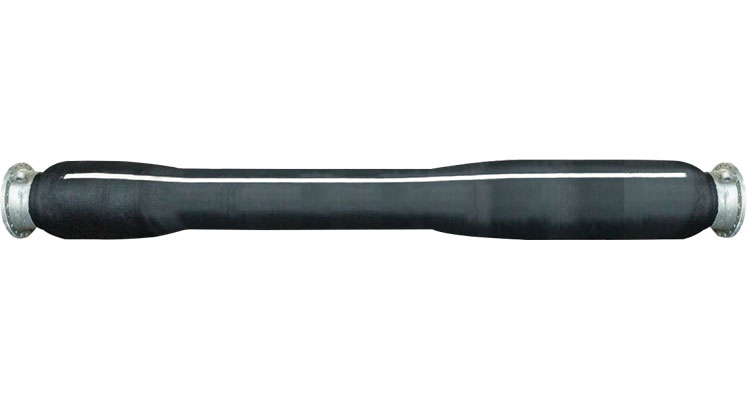

Manguera Submarina, sin Collares Flotantes

Comentarios

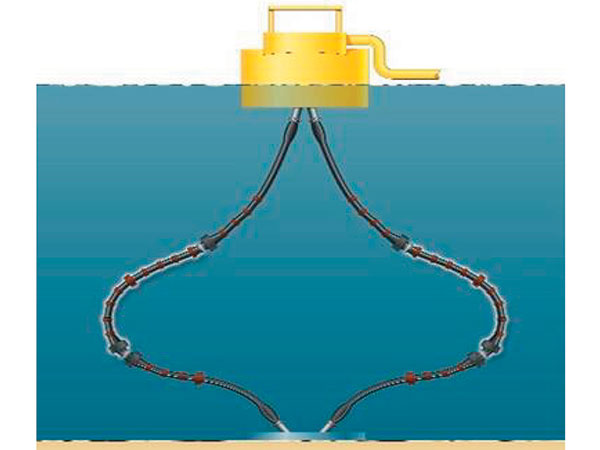

Este modelo de mangueras submarinas ha sido diseñado sin un anillo flotante. Son adecuadas para conectarse con un manifolds submarinos y tuberías principales submarinas instaladas en las mangueras de un sistema de amarre monoboya. Las mangueras de carcasa simple y las mangueras de carcasa doble se pueden diseñar y fabricar de acuerdo con las aplicaciones reales en alta mar.

Características
1. Presión nominal de trabajo: 15, 19 o 21 bar
2. Factor de seguridad: 5:1
3. Continuidad eléctrica: eléctricamente continua o según requerimiento del cliente.

Parámetros Técnicos
(Los siguientes datos se han establecido con presiones nominales de trabajo de 15,19,21 bar)

Diámetro Interior
mm 		Peso en Aire/Vacío
kg 		Diámetro Exterior
mm 		Radio Min. de Curvatura
m
9.1m 10.7m 12.2m A B
150(6") 372/144 415/161 458/178 368 254 0.6(2.0')
200(8") 505/217 561/242 617/267 471 311 0.8(2.8')
250(10") 681/282 762/311 843/340 471 368 1.0(3.3')
300(12") 942/346 1052/381 1162/416 581 471 1.2(4.0')
400(16") 1389/592 1559/659 1729/726 697 581 1.6(5.3')
500(20") 1840/837 2072/928 2304/1019 799 697 2.0(6.6')
600(24") 2704/1254 3030/1399 3356/1544 946 799 2.4(8.0')

Nota: Podemos fabricar mangueras con otras especificaciones bajo pedido del cliente.

Certificados

  • Informe de Pruebas BV (Prototipo de Manguera Flotante de Carcasa Simple-DN300mm)
  • Informe de Pruebas BV (Prototipo de Manguera Flotante de Carcasa Simple-DN600mm)
  • Informe de Pruebas BV (Prototipo de Manguera Submarina de Carcasa Simple-DN300mm)
  • Informe de Pruebas BV (Prototipo de Manguera Submarina de Carcasa Simple-DN600mm)
  • Informe de Pruebas BV (Prototipo de Manguera Submarina de Carcasa Simple-DN600mm)
  • Informe de prueba BV (prototipo flotante de doble carcasa -DN600mm)
